Losas Tipo "L"

Mequis3

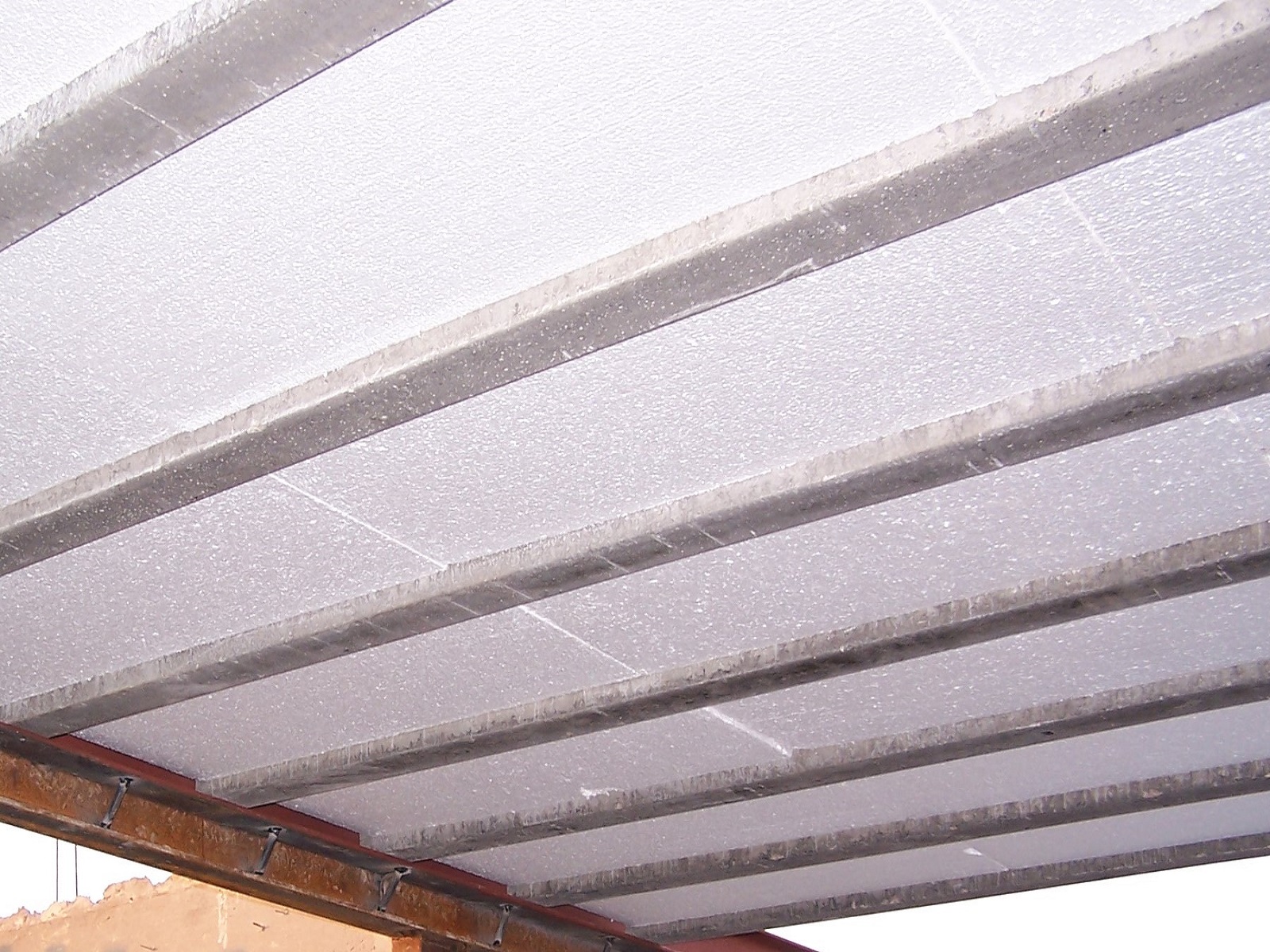

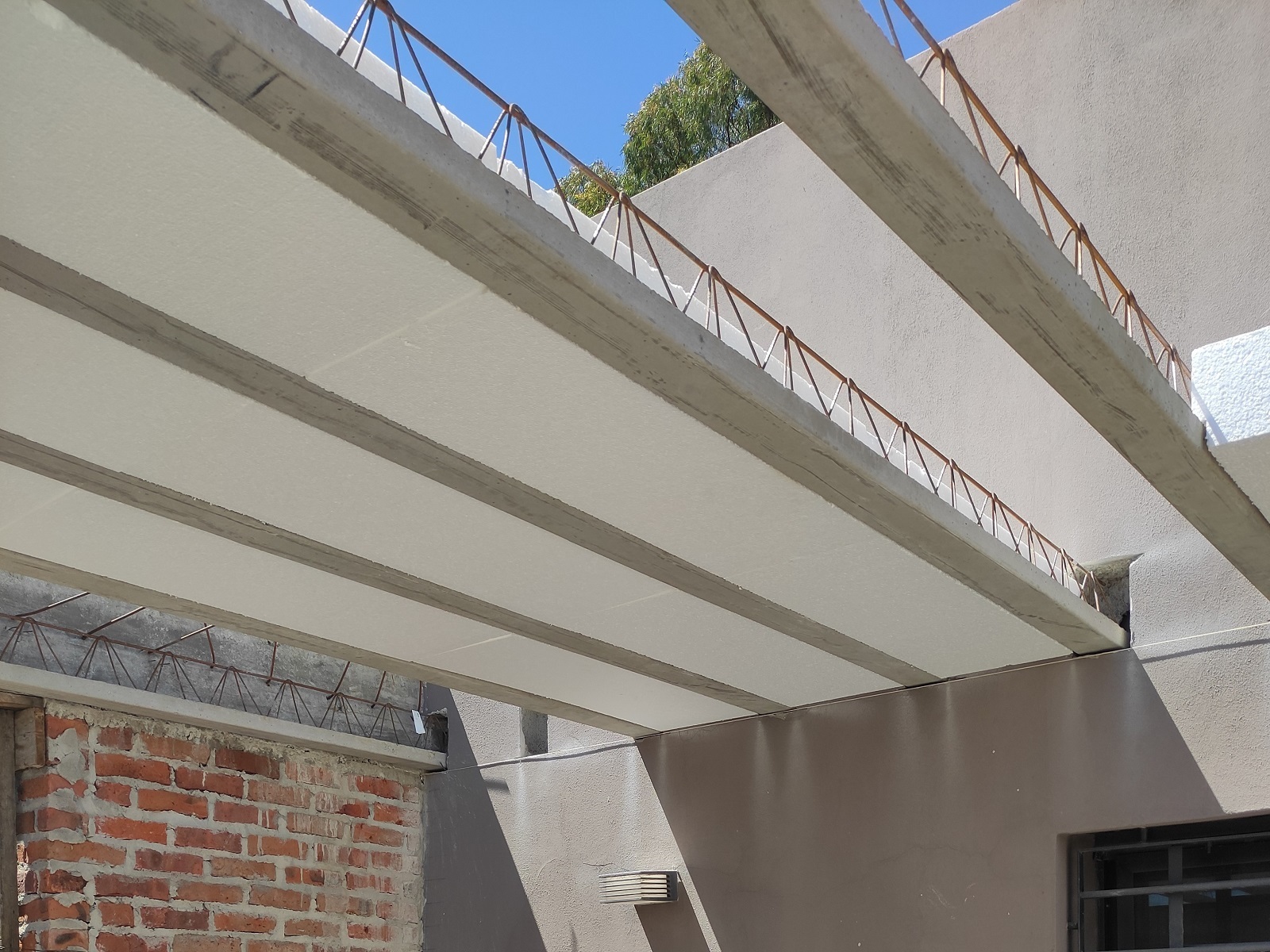

Las losas tipo L están compuestas de nuestras exclusivas viguetas reticuladas con trelisas metálicas importadas y bovedillas fabricadas totalmente en Poliestireno Expandido. Sobre ellas se coloca una carpeta de hormigón de 5cm armada con una malla electrosoldada.

La trelisa metálica oficia de estribado logrando la unión monolítica entre la vigueta prefabricada y la carpeta de compresión llenada en obra. Esta unión monolítica garantiza la capacidad resistente de la sección compuesta.

Estas losas presentan bajísimo peso propio lo que las hace ideales cuando hay que salvar grandes luces o cuando no se quiere cargar excesivamente los elementos de apoyo como vigas, paredes, etc.

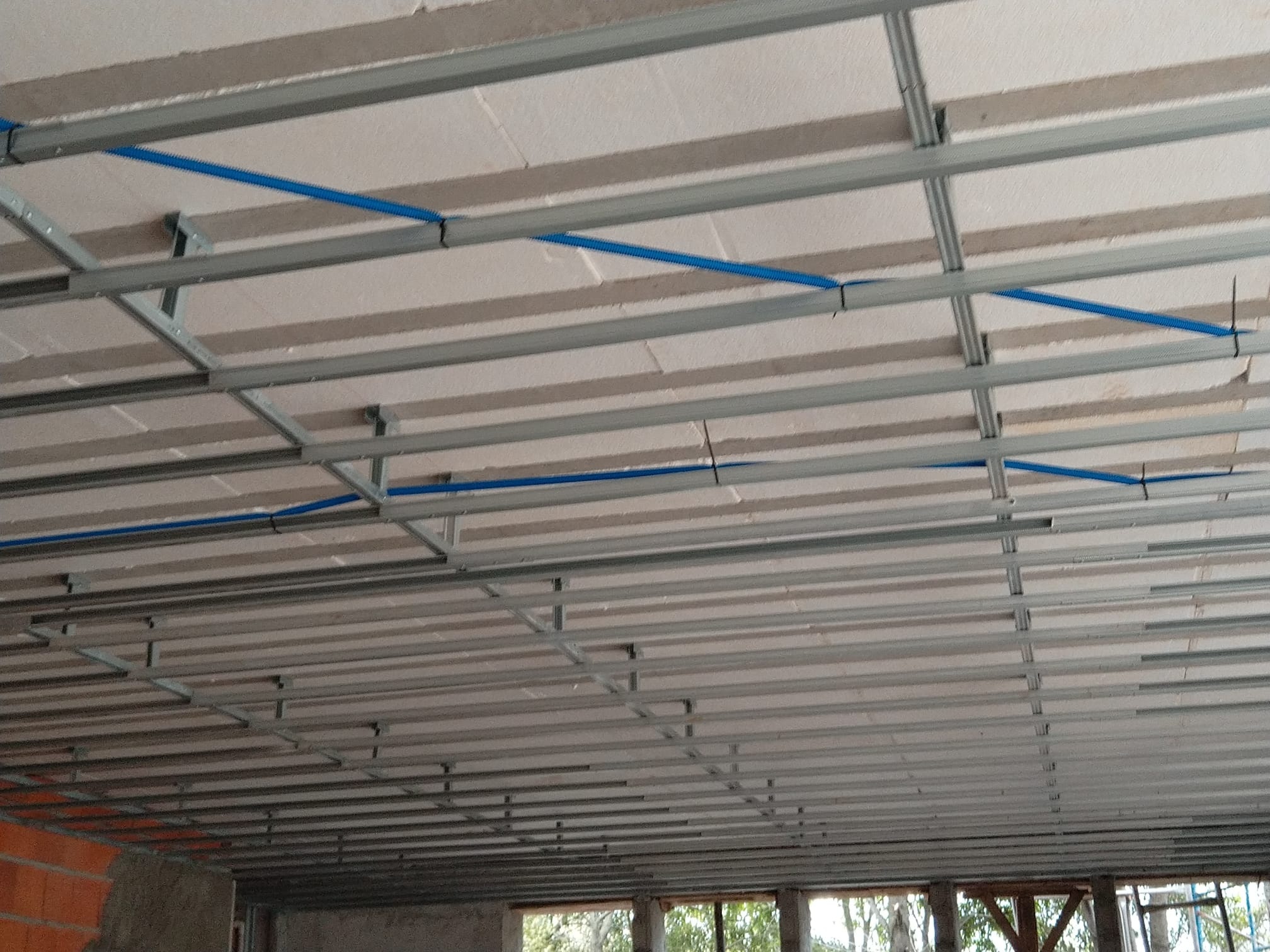

Como terminación inferior se puede aplicar un cielorraso de placas de yeso, pvc, etc.

Los largos de viguetas pueden llegar a los 10m y las sobrecargas hasta 1.000 kg/m2.

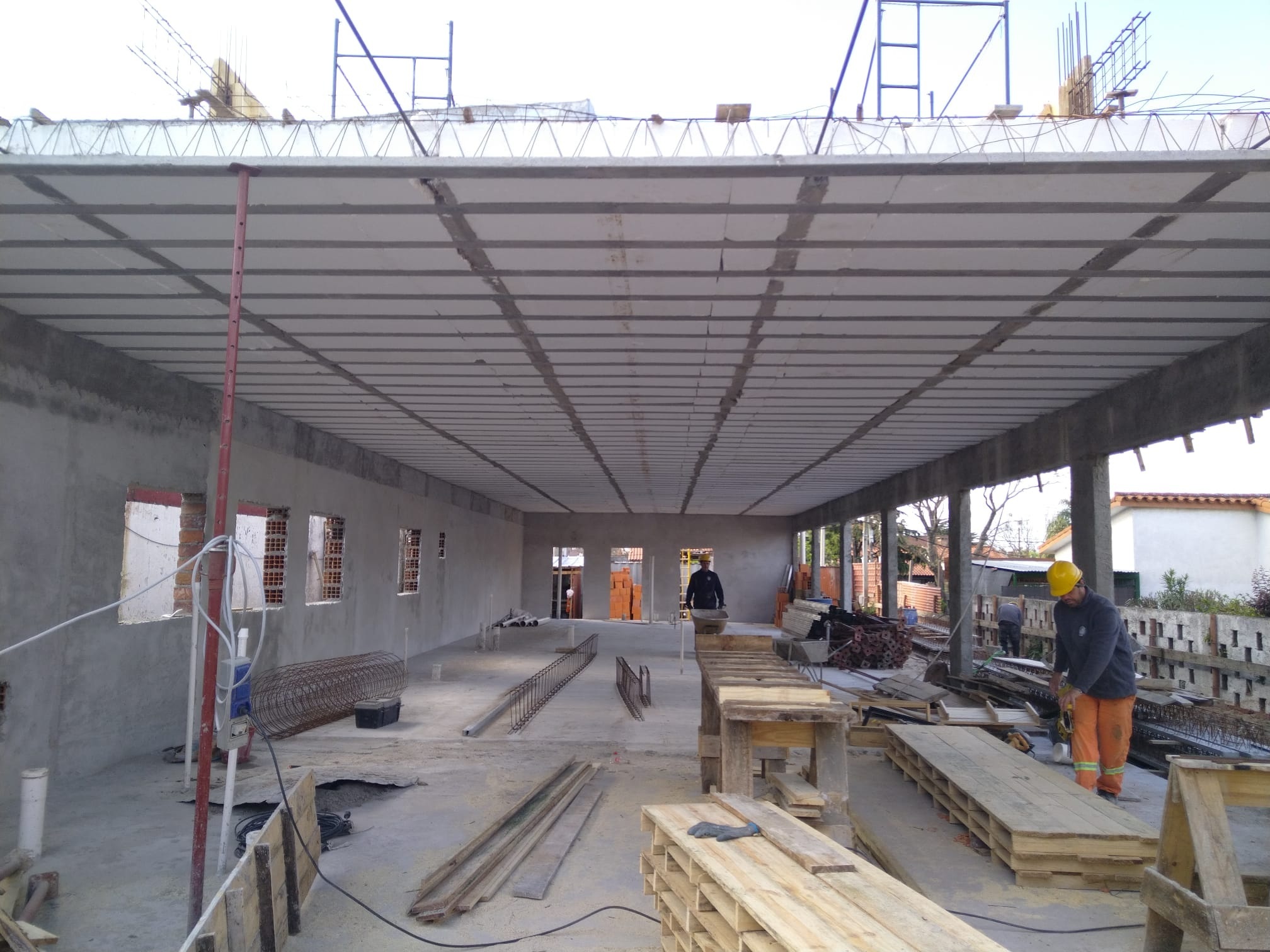

Se colocan “a mano”, sin grúas ni guinches. El peso de las viguetas es de 10 kg/m.

Información técnica:

Tipo Entre eje (cm) Altura Total (cm) Acindar Trilogic Espesor Carpeta (cm) Volúmen hormigon (lts/m²) Peso Total (kg/m² Luz Calc. Máxima (m)
L14 45 14 TS11 5 59 171 4.35

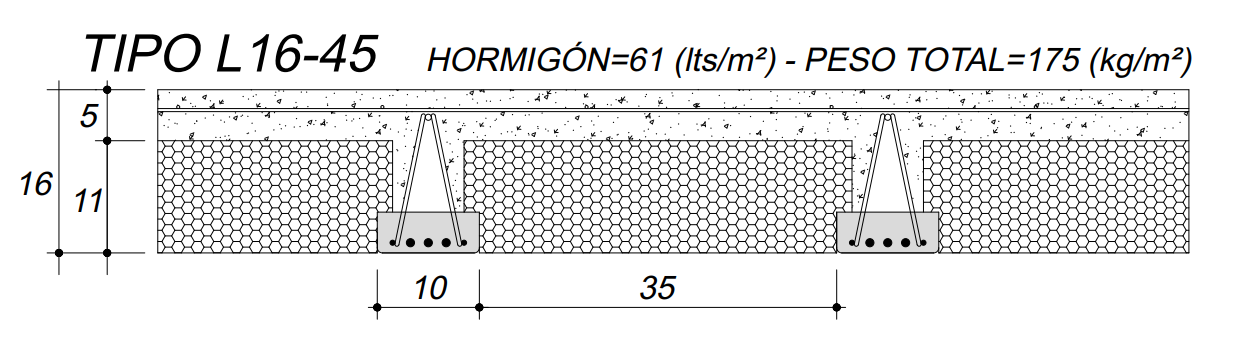

L16 45 16 TS11 5 61 175 5.05
L19 45 19 TS15 5 66 186 6.10
L25 45 25 TS19 5 82 234 8.05
L30 50 30 TS25 5 88 245 9.80

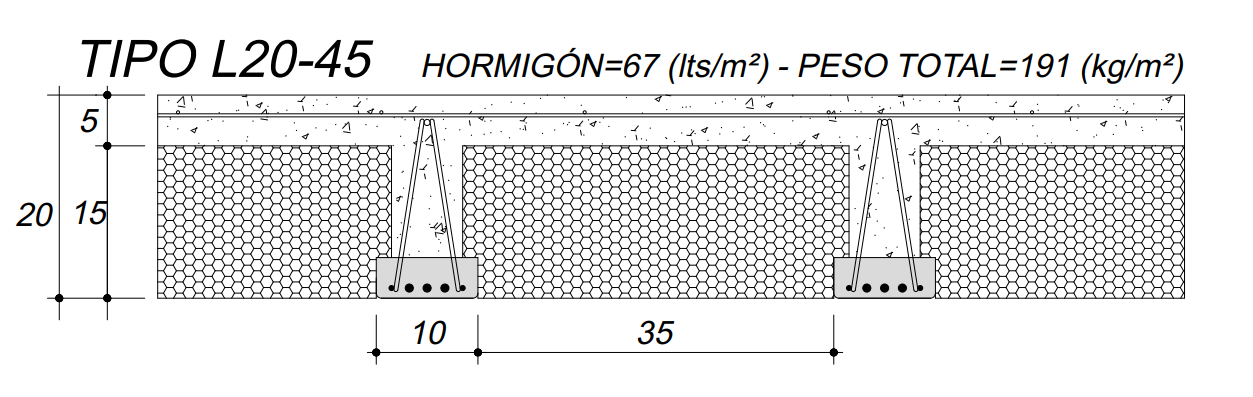

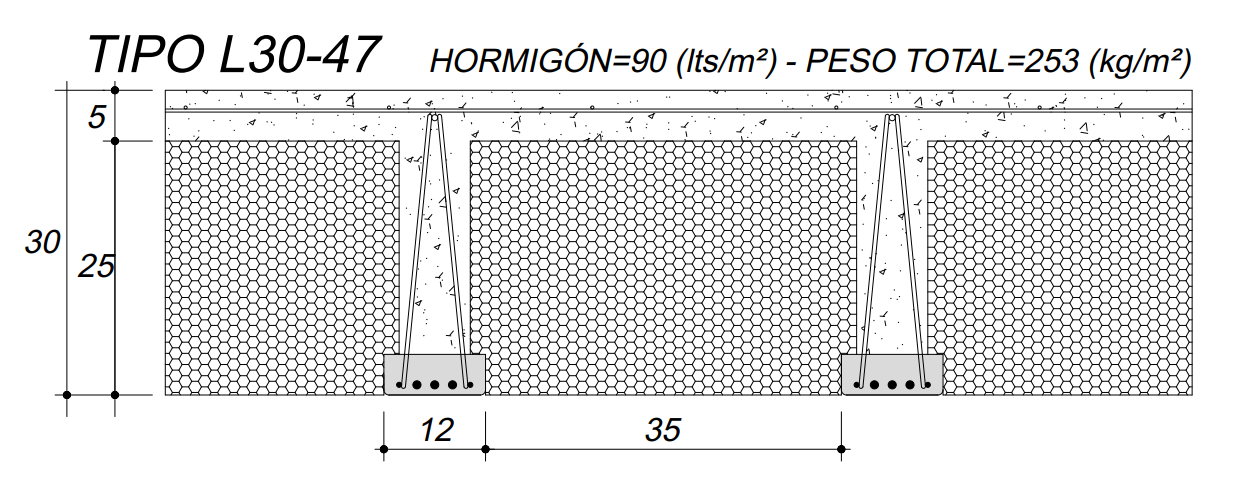

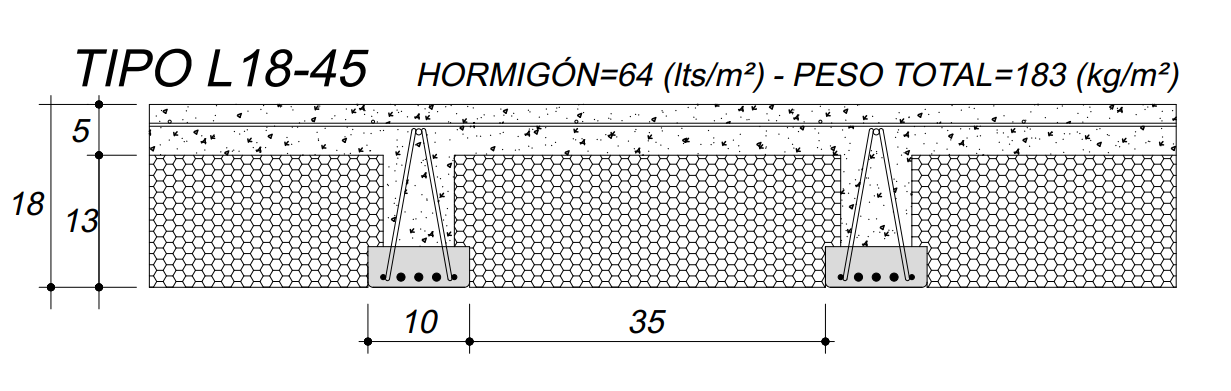

Bloques CAD:

Mequis3

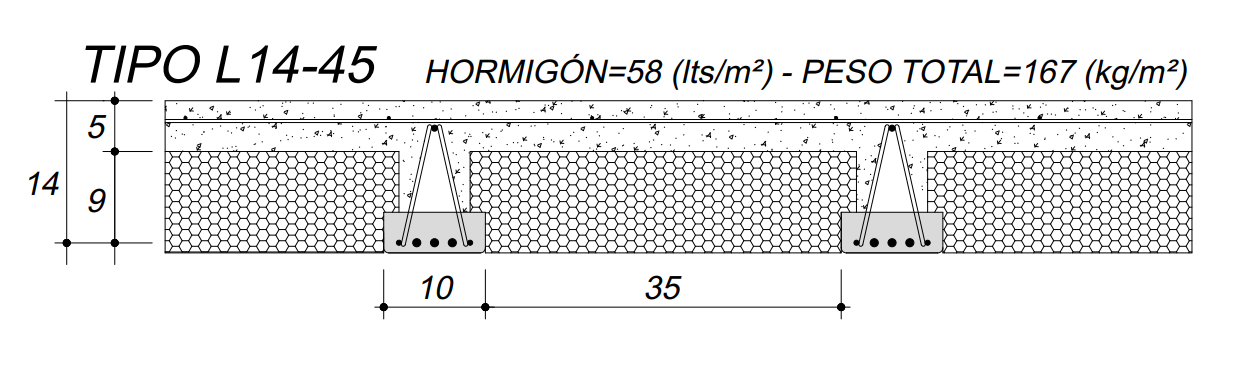

L14E-45
Mequis3
L19E-45
Mequis3

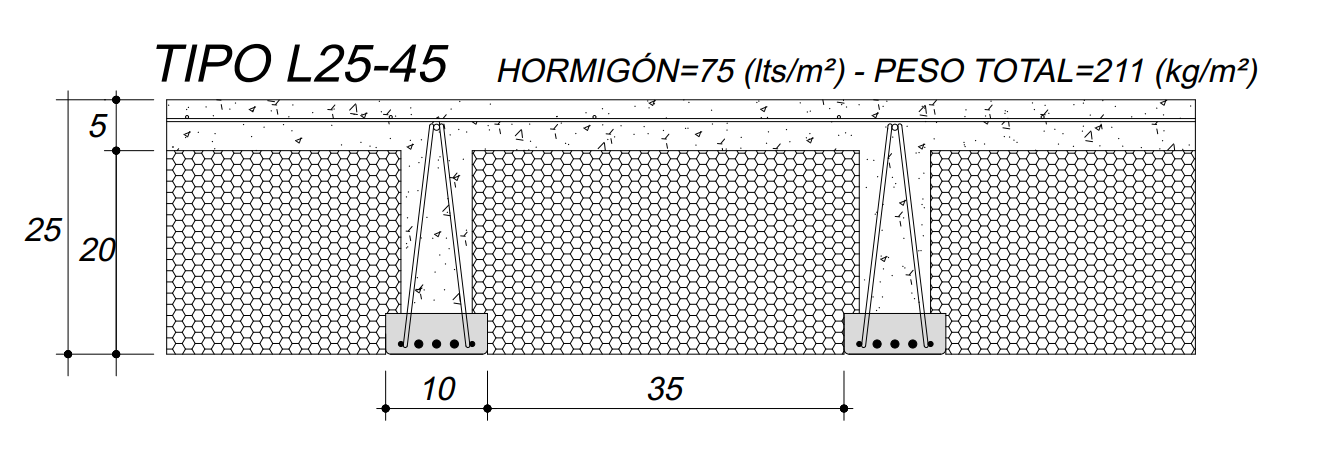

L25E-45
Mequis3
L30E-50
